PORTAL HS 300 kg

Onze PORTAL-hef-schuiftechniek voor hout, kunststof en aluminium is zo veelzijdig en uitgebreid ontwikkeld dat hij met tal van innovaties zijn tijd ver vooruit is met ruimtelijk comfort, uiteraard ook barrièrevrij en met allerlei mogelijkheden voor tijdsbesparing en kostenverlaging in het totale productieproces.

ECO PASS-onderdorpel

Barrierefreiheit und Energieeffizienz wie aus einem Guss.

Die einzigartige ECO PASS Bodenschwelle für unsere PORTAL Hebe-Schiebe-Elemente bringt Barrierefreiheit und hohe Energieeffizienz flexibel und montagefreundlich perfekt auf einen Nenner. Dazu ist die ECO PASS Bodenschwelle in unterschiedlichen Ausführungen erhältlich: in der niveaugleichen axxent-Variante mit 0-mm-Laufschiene, mit 5-mm-Laufschiene und niveaugleicher Trittschwelle, mit 5-mm-Laufschiene und schrägem Trittblech. Die erstklassige Wärmedämmung und besondere Stabilität der einteiligen Lösung wird jeweils durch das innovative 10-Kammer-Profil erreicht. Alle ECO PASS Bodenschwellen zeichnen sich zudem durch hohe Dichtheit aus. Hochwertige Anschlusslösungen garantieren einen normgerechten Bauanschluss.

Komfortsysteme Schiebetueren Hebe-schiebe Bodenschwellen

ECO PASS axxent: die niveaugleiche 0-mm-Bodenschwelle.

Schiebetueren Design Ecopass-sky-axxent-interieur
Schiebetueren Barrierefreiheit Null-barriere-schwelle
  • Für Hebe-Schiebe-Systeme aus Holz-Alu
  • 0-mm-Barrierefreiheit ohne Schrägen nach DIN 18040-2
  • Optimale Wärmedämmung durch 10-Kammer-Konstruktion
  • Perfekter Bauanschluss und optimales Entwässerungssystem

Video

Onderdorpel ECO PASS SKY axxent
Productvideo



ECO PASS niveaugleiche 5-mm-Bodenschwelle.

Komfortsysteme Schiebetueren Hebe-schiebe Eco-pass-niveaugleich
  • Für Hebe-Schiebe-Systeme aus Holz-Alu, Holz und Kunststoff
  • 5-mm-Laufschiene und niveaugleiche Trittschwelle ohne Schräge für Barrierefreiheit nach DIN 18040-2
  • Optimale Wärmedämmung durch 10-Kammer-Profil
  • Sehr gute Schlagregendichte dank Entwässerung über zwei Ebenen
  • Einteilige Bauweise

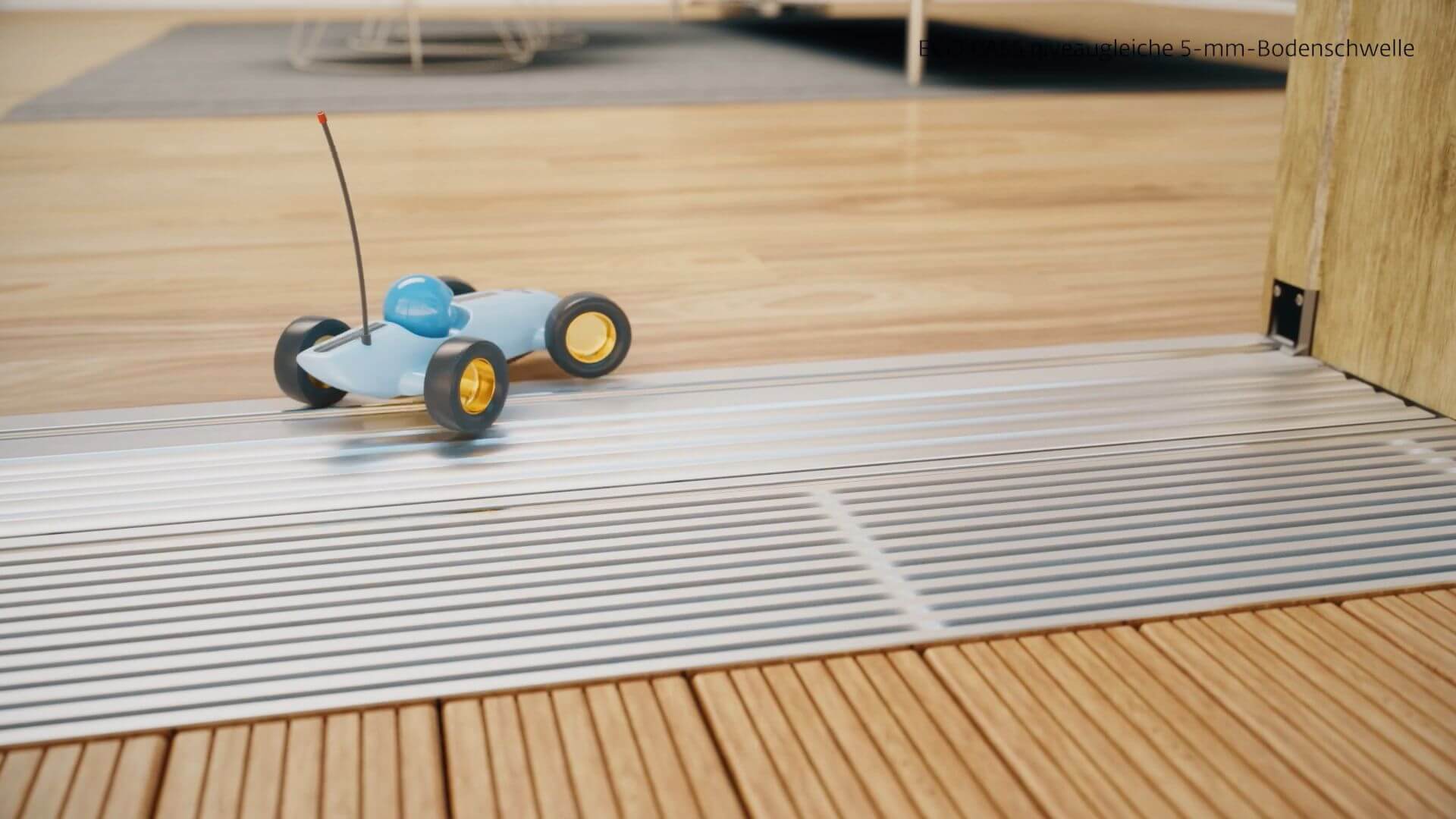

ECO PASS niveaugleiche 5-mm-Bodenschwelle
Produktfilm



ECO PASS 5-mm-Laufschiene.

Komfort Barrierefreie-schiebetueren Bodenschwelle
  • Voor hef-schuifsystemen van hout-alu, hout en kunststof
  • Nagenoeg barrièrevrije doorgang dankzij een opvulplaat en 5 mm-looprail volgens DIN 18040-2
  • Optimale warmte-isolatie door het 10-kamerprofiel

ECO PASS SKY-onderdorpel

Naadloze overgang van de vaste beglazing in de vloer: het SKY-effect.

Meer lichtinval en grenzeloos wonen: de ECO  PASS SKY onderdorpel voor hef-schuifsystemen van hout-aluminium laat vaste beglazing naadloos in de vloer overgaan.  Zeker in combinatie met smallere vleugelprofielen wordt de grens tussen binnen en buiten opgeheven en de woonruimte optisch vergroot.

Schiebetueren Design Ecopass-sky-axxent-festverglasung

Met ECO PASS SKY axxent kan het design van de dorpel flexibel aan het vloer- of kozijnmateriaal worden aangepast.  Bij een afvoergoot voor vaste beglazing is een identiek roosterdesign zoals in het dorpelgebied mogelijk.

ECO PASS Bauanschluss

Geprüfte Komplettlösungen für ECO PASS Bodenschwellen.

Hochwertige Anschlusslösungen für unser gesamtes ECO PASS Bodenschwellenprogramm. Die sorgfältig aufeinander abgestimmt sind, sich flexibel und zeitsparend verarbeiten lassen und darüber hinaus sicher und normgerecht sind.

Mehr erfahren

Komfortsysteme Schiebetueren Hebe-schiebe Bauanschluss

COMFORT UNIT

Bestel uw hef-schuifsysteem als compleet-zorgeloos-pakket.

Voor precies passende productieprocessen leveren wij u uw totaalpakket hef-schuif op basis van de ECO PASS-onderdorpel ook als compleet-zorgeloos-pakket dat klaar is voor montage: met onze COMFORT UNIT. In dat geval zijn alle beslagonderdelen reeds exact voor u op maat gesneden en individueel voorgeboord.

Meer te weten komen

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Comfort Unit

Sluitstangen

PORTAL heeft het helemaal: ontdek de mogelijkheden.

Met PORTAL HS kunt u ook de sluitstang kiezen en hebben uw klanten dus meer mogelijkheden. Zo kan het handmatige bedieningscomfort flexibel aan de individuele behoeften worden aangepast en kan het bij de hoge eisen op het allerhoogste niveau worden gebracht. Daarbij begint uw keuze reeds bij het vergrendelingstype: klassiek met twee of meer robuuste grendelbouten of innovatief en verzonken met maximaal vier zwenkhaken.

Sluitstang met vergredelingsnok: inbraakwering tot RC3 mogelijk.

Afhankelijk van het element bereikt u door twee of vier robuuste vergrendelingsnokken zonder problemen een inbraakwering tot RC2. Met toepassing van vier vergrendelingsnokken en drie paar veiligheid sluitingen op de afdeklijst DS28/48/28, wordt een geteste RC3-inbraakwering gerealiseerd.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Getriebe Riegelbolzen

Zwenkhaaksluitstang: compromisloos dicht en veilig.

Tot wel drie zwenkhaken zorgen met geïntegreerde blokkeerfunctie voor eersteklas afdichting en hoge inbraakwering tot RC2. In de openingstoestand volledig aaneengesloten glijden ze over sluitrollen zacht en zonder slijtage in het kozijndeel en verminderen ze de belasting van de sluitstang. De kierventilatie is standaard en de verdekt liggende aandrukverstelling bedraagt +/- 2 mm.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Getriebe

Opties voor comfort en veiligheid op het hoogste niveau.

Nog minder krachtsinspanning.

Als comfortsluitstang is bij beide vergrendelingstypen een voorgemonteerde opslageenheid voor uitgeoefende kracht gemonteerd en inbouwklaar gefixeerd. De verstekt geïntegreerde speciale veer gebruikt de belasting van de vleugel om het aandraaimoment te reduceren en hem gemakkelijker op te tillen. Bij het laten zakken in de sluitstand wordt ongecontroleerd terugslaan van de greep voorkomen.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Tab Komfort Getriebe

De optie voor nog meer veiligheid.

Als standaard- of comfortsluitstang, met zwenkhaak of grendelbout: PORTAL HS-sluitstangen vanaf 200 kg zijn uiteraard ook verkrijgbaar met sluitcilinders die aan de hoogste veiligheidseisen voldoen.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Tab Schliesszylinder

Zonder speling en krakende geluiden.

De sluitstangdemper garandeert ook bij zware vleugels de spelingloze verbinding tussen greep en sluitstang. Zo wordt bij de bediening de kracht overgebracht zonder tilverliezen en worden krakende geluiden voorkomen. In alle PORTAL HS-sluitstangen met een doornmaat van 37,5 mm is de demper standaard geïntegreerd.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Tab Getriebedaempfer

Greep

Kwaliteit die men meteen begrijpt.

  • spelingsvrij en geluidloos ver- en ontgrendelen met continu uitstekende werking
  • ergonomisch en modern design
  • vrije kleurkeuze: wit, crèmewit, bruin, middelbrons, zilver, titanium
  • mat licht, F9 of zwart – kan ook achteraf worden gelakt
  • groot aantal varianten tot aan de uitvoering met cilinder toe
  • perfect afgestemd op het beslag en het vleugelgewicht
  • in kleur en design passend bij de grepen uit het
  • draai-kiepassortiment
Tuersysteme Schiebetueren Hebe Schiebe Hebel

Loopwagen

Lichtheid en efficiëntie zijn een kwestie van instelling.

  • geïntegreerde fijnafstelling met bijstelreserve van 3 mm: snel en eenvoudig optillen van het achterste deel van de vleugel
  • tijds- en kostenbesparing voor u: flexibel en veilig uitlijnen van de vleugel bij de montage en perfecte tolerantiecompensatie
  • meer bedieningscomfort voor uw klanten: lichtlopende schuifbeweging met
  • grote dichtheid dankzij de optimale instelmogelijkheden op locatie
  •  toepasbaar tot 300 kg vleugelgewicht
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Laufwagen

Afdeklijsten

Laten warmte noch inbrekers door.

Met onze PORTAL-afdeklijsten voor hef-schuifsystemen kunt u met de dichtheid ook meteen de inbraakwering verhogen en bieden ze bovendien een effectieve bescherming tegen condenswater, wind en slagregen.

Afdeklijst DS28/48/28: meer isolatie en veiligheid met minder kosten

  • optimale thermische scheiding dankzij een meerkamer-afdeklijst van kunststof
  • optimale dichtheid in combinatie met het HS 4.0 afdichtsysteem
  • met aanvullende beslagonderdelen geschikt voor inbraakwering RC2 of RC3
  • onzichtbare verschroeving en minimale breedte voor smallere profielen: in het bovenste bereik slechts 28 mm breed
  • zeer snelle verwerking door vooraf vervaardigde schroefgaten en hoekdeel tussen horizontale en verticale afdeklijst
  • vergroot tolerantiebereik van de vleugel
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Dichtschiene D 28-48-28

Afdeklijst C28/48:
isoleert ook horizontaal optimaal.

  •
  • optimale thermische scheiding door een meerkamer-afdeklijst van kunststof
  • ter afdichting van het bovenste gedeelte van de vleugel ook horizontaal toepasbaar
  • met aanvullende beslagonderdelen geschikt voor inbraakwering RC2
  • eenvoudige, onzichtbare bevestiging door voorgeboorde schroefgaten
  • tolerantiebereik vleugel +/- 3 mm in beide richtingen
  • optioneel met extra borsteldichting
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Dichtschiene C28 48

Afdeklijst C: gemakkelijk te monteren, moeilijk te breken.

  • goede dichtheid en thermische scheiding door een PVC-profiel met drie kamers
  • eenvoudig instellen door middensluitingen met aandrukregeling
  • volumineuze dichting compenseert productietoleranties
  • voor inbraakwering RC2 te combineren met drie achtergrijpbeveiligingen van aluminium: effectieve bescherming tegen openwrikken
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Dichtschiene C

SOFT CLOSE

Zo zacht en veilig als een moderne keukenlade.

Voor het heel gemakkelijk bedienen van hef-schuifsystemen bestaat een veilige oplossing: de innovatieve SOFT CLOSE-functie, die onzichtbaar in de vleugels kan worden geïntegreerd. De uit een geleidingsrail en een demper bestaande oplossing remt de vleugel kort voor de eindpositie zacht af en trekt hem vervolgens zelf dicht. Dat minimaliseert bij onvakkundige bediening het risico op verwondingen en sluit materiaalschade uit.

Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Softclose 01
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Softclose 02


SOFT CLOSE geleidingsrail

  • bijzonder zacht en soepel bedieningscomfort voor een volledig nieuw
  • schuifgevoel door een unieke, geïntegreerde rolgeleiding
  • aaneengesloten ingefreesd voor een perfecte look• voor donkere profielen ook in zwart verkrijgbaar
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs Softclose 03


SOFT CLOSE-demper

  • voorkomt schade en verwondingen door onvakkundige bediening
  • eenvoudige en intuïtieve bediening: verkeerde schakelingen uitgesloten
  • geen ingewikkeld in- of bijstellen: past zich met zijn veerlagers automatisch aan elke vleugelpositie aan en compenseert toleranties
  • onderhoudsvrij door een in olie gelagerde gasdrukveer
  • perfect design: volledig verdekt liggende oplossing
  • voor donkere profielen ook in zwart verkrijgbaar

Stootdemper

De nieuwe stootdemper: elegant, onopvallend, eenvoudig te reinigen.

  • nagenoeg onzichtbaar, omdat hij direct in de geleidingsrail geïntegreerd is
  • elegant, onopvallend design
  • eenvoudige reiniging van de elementen in het onderste profielgebied
  • geschikt voor alle SC-geleidingsrails van de PORTAL HS
Tuersysteme Schiebetueren Hebe Schiebe Portal Hs200 300 400 Anschlagpuffer 680x500

Video's

Zo eenvoudig werkt SOFT CLOSE
Productvideo
Als het kinderlijk eenvoudig is iets groots in beweging te brengen
Video ruimtelijk comfort
